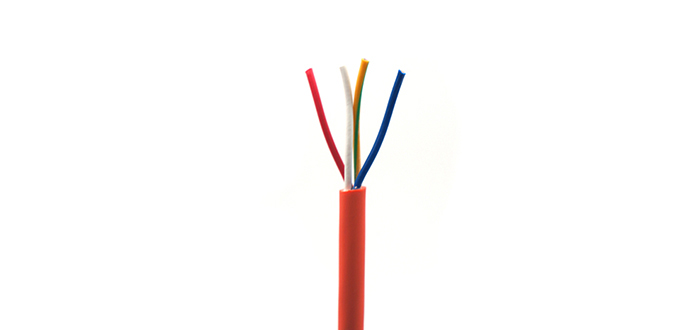

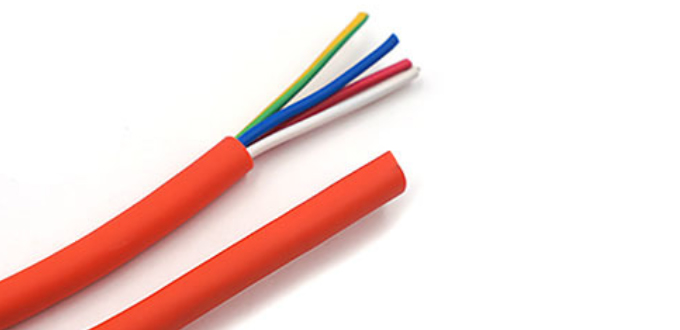

TRVV/TRVVP DRAG CHAIN LINE 拖鏈線


額定電壓：300/500V
溫度范圍：-20℃~+105℃（固定安裝） -5℃~+105℃（移動安裝）
最小彎曲半徑：固定安裝：7.5×外徑  移動安裝：10×外徑
移動速度最大可達：180米/分鐘
加速度最大可達：10米/分鐘²
拖鏈行程最長可達：15米（水平方向）
彎曲壽命：500萬次
扭轉：如對此有特殊要求，請聯系我司研發部工程師

導體要求：GB/T3956  6類軟導體
芯線絕緣：PVC
屏    蔽：采用無氧鍍錫銅絲，編織密度≥85%
護    套：聚氯乙烯（PVC）
電線符合：GB/T5023.5
阻燃等級：GB/T18380.12-2008
耐    油：
環保等級：符合REACH、ROHS2.0
使用范圍：適用于自由連續往復運動下的安裝，如機器人、移動機床等

芯數	導體截面積	導體結構	絕緣材料	絕緣外徑	護套材料	電纜近似外徑
						無屏蔽	帶屏蔽
2C	0.5mm²	64/0.10	特殊PVC	2	特殊PVC	6	6.5
4C						6.8	7.2
6C						8	8.5
9C						9.4	10
2C	0.75mm²   19AWG	91/0.10  147/0.08	特殊PVC	2.3	特殊PVC	6	6.6
3C						7	7.5
4C						7.6	8
12C						11.6	12
3C	0.84mm² 18AWG	108/0.10 168/0.08	特殊PVC	2.4	特殊PVC	7.2	7.6
4C						7.8	8.2
7C						9.2	9.6
3C	1.0mm²  17AWG	120/0.10 203/0.08	特殊PVC	2.6	特殊PVC	7.6	8
4C						8.3	8.8
3C	1.5mm² 15AWG	189/0.10 301/0.08	特殊PVC	3	特殊PVC	8.5	9
4C						9.2	9.6
3C	2.0mm² 14AWG	260/0.10  399/0.08	特殊PVC	3.4	特殊PVC	9.3	9.8
4C						10.2	10.6
